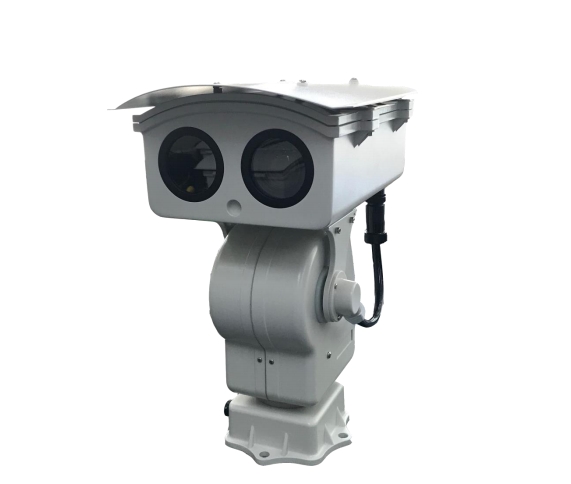

GK384-VN工业型测温监控热像仪

一、产品综述

GK384-VN 监控热像仪是一款基于红外热成像技术和可见光技术双通道的深度融合，通过红外热成像及视频监控的应用而进行深化扩展而研发的一款非接触、实时、连续精确测温的双光谱测温热像仪工业监控产品；内置高灵敏度红外探测器，采用先 进的被动红外热成像技术，在雨、雾、雪等恶劣天气应用时，具有探测距离远、容易发现隐蔽目标等特点。

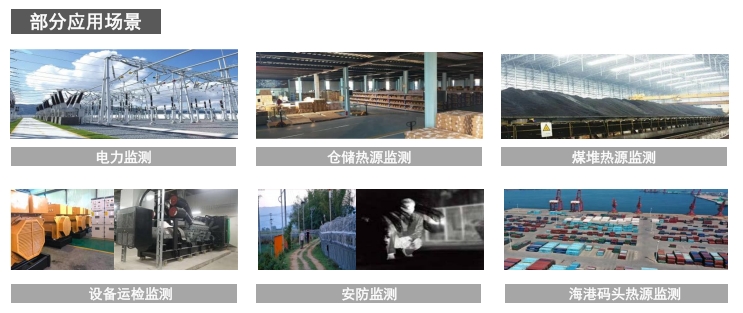

通过红外热成像的技术的融合，对目标对象表面的温度场实时监控和监测，测量目标对象表面各点的温度数据，实现精确测温和提前感知目标状态和温度的变化，结合设备的系统软件可对目标对象的温度信息、视频画像进行可视化展示，实现全天候 24 小时监控，对场所的监控目标温升或热点进行定位、分析和告警，提前预知火情隐患以便管理者作出迅速反应，可广泛应用于电力监测、仓储热源监测、煤堆热源监测、安防监测、边防检查及设备运检等场景。

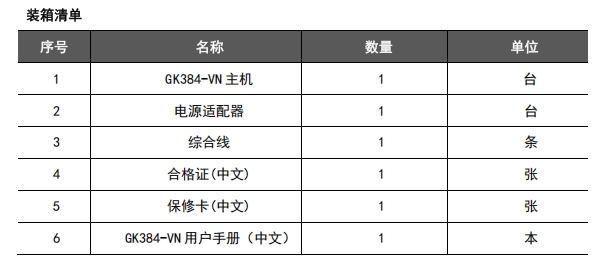

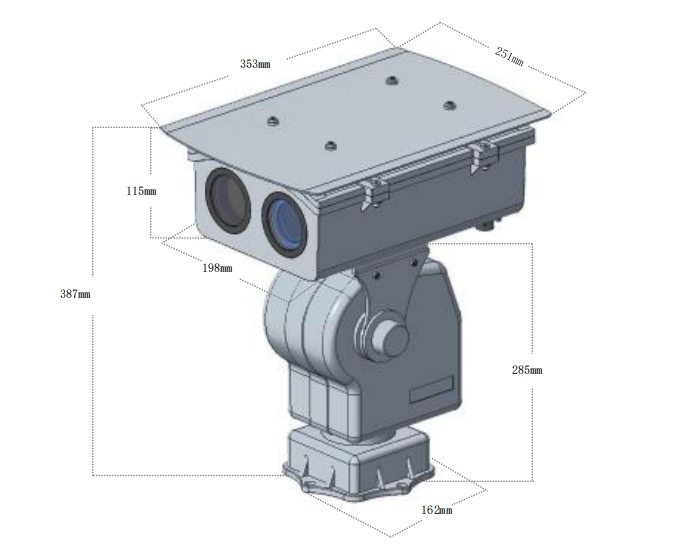

二、产品规格

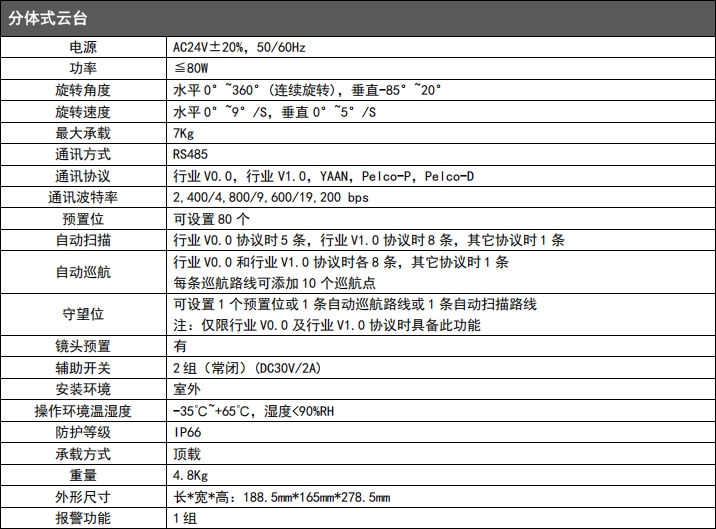

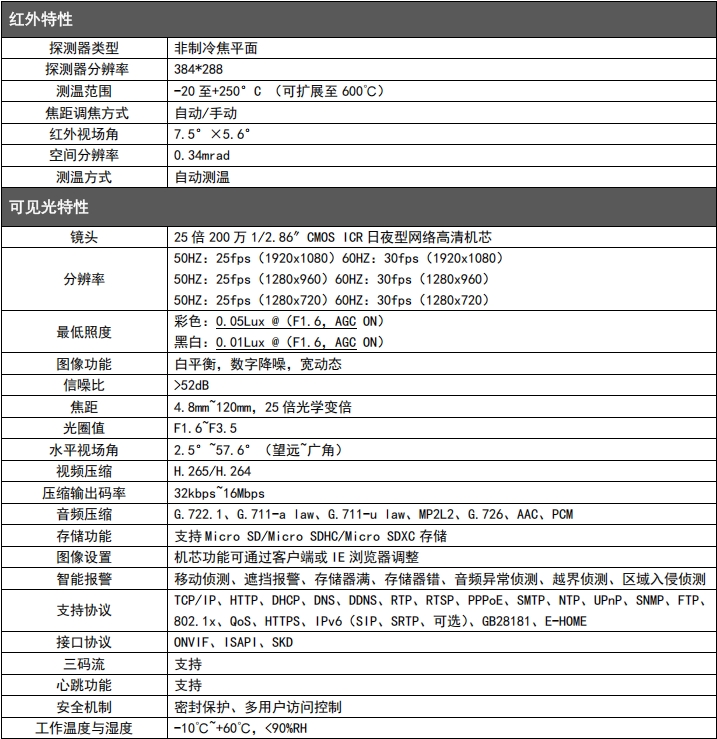

三、产品参数

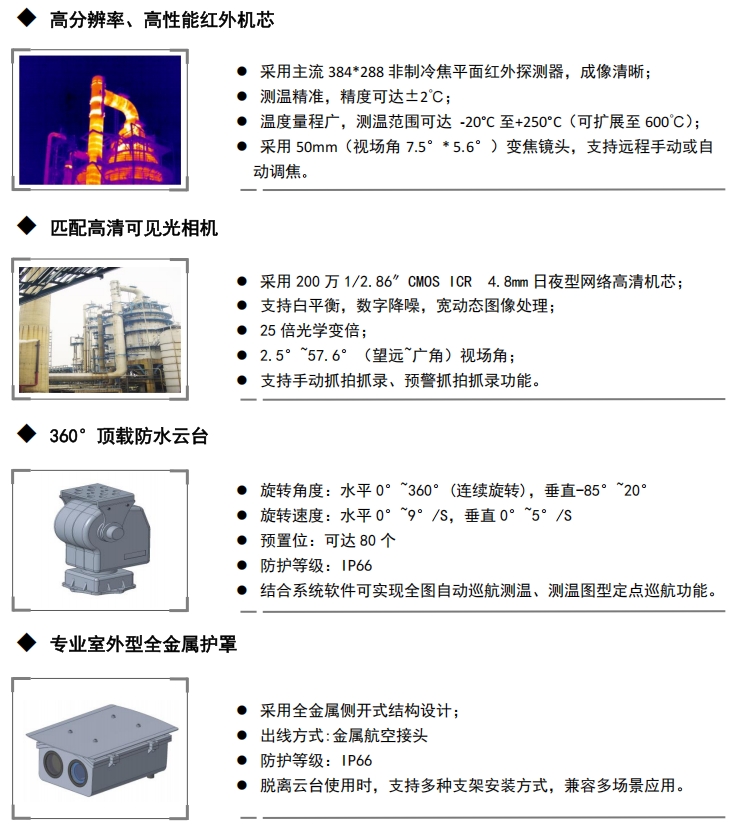

四、产品特性

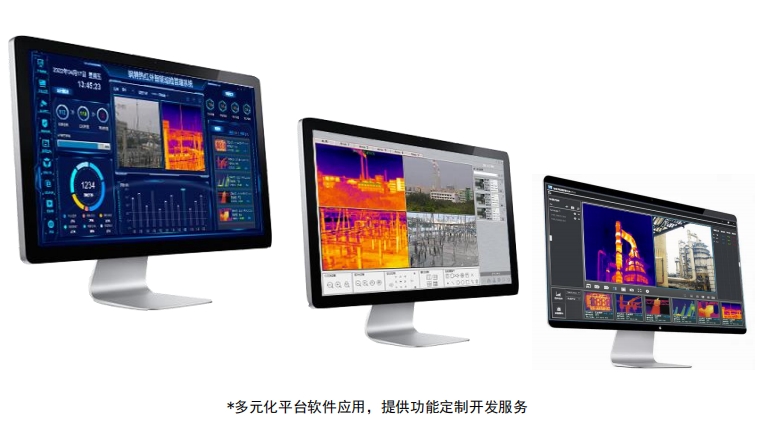

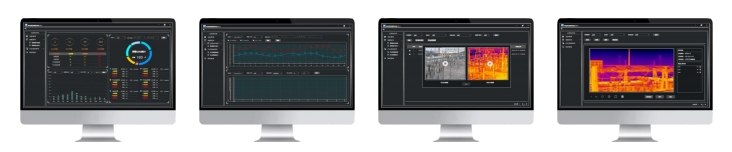

五、系统功能

通过在线观测模式可实时管理测温热像仪、分析和保存温度数据，同时具备图像算法调整、参数设置、统计、报警、云台等专 业功能。功能丰富强大，为用户使用提供便利。通过离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。

1.功能简介

带温度数据的热图像实时抓拍和录像；

测温量程自适应切换、测温量程固定；

等温分析、温度高温/低温/区间报警；

手动调焦、测温校正、电动调焦；

实时测温分析工具（点、线、圆、矩形），鼠标实时测温；

预置位自动巡检全图最高温，最 低温监测预警；预置位定点巡检测温图形测温监测预警；

图像温度显示调整（亮度、对比度、增益）、更换调色板、DDE 数字增强；

测温对象测温参数差异化设置；

温度数据分析，自动生成报告；

全局高低温追踪，全局平均温度，点/线/多边形等多种测温模式，独立设报警阈值范围，采样周期，绘制历

史温度曲线图等。

2.实时预览

系统最 大支持五个监控区域划分，最 大支持 40 套双光谱测温热像仪接入实时预览；支持 2 路/4 路/8 路/16

路画面切换；

CCD、热红外实时电调，支持云台实时控制，预置位添加；

实时手动/预警抓拍、手动/预警录像；

实时测温分析工具（点、线、圆、矩形、多边形区域测温），鼠标实时测温，支持全局高低温追踪。

3.预置位/监控点/报警阀值管理

单台测温热像仪最 大支持添加 80 个预置点位；每个预置位可通过测温分析工具（点、线、圆、矩形等）独立设置、管理多个需重点关注的监控点。

每个重点监控点可根据报警等级（警告、严重、危急）设置不同的报警阀值，各监控点的温度数据实时动态更新，超过预设的阀值将启动报警。

4.巡检任务管理

可对每台已添加预置位的测温热像仪进行任务管理，根据不同的日期、时间设置任务自动执行的启动周期。

支持对执行巡检任务过程中自动录像、抓拍的设置；

创建巡检任务时可根据实际巡检线路灵活配置预置位的排序。

5.报警信息预览

可根据不同测温热像仪设备及时间段快速筛选报警信息列表，并提供本地导出功能。

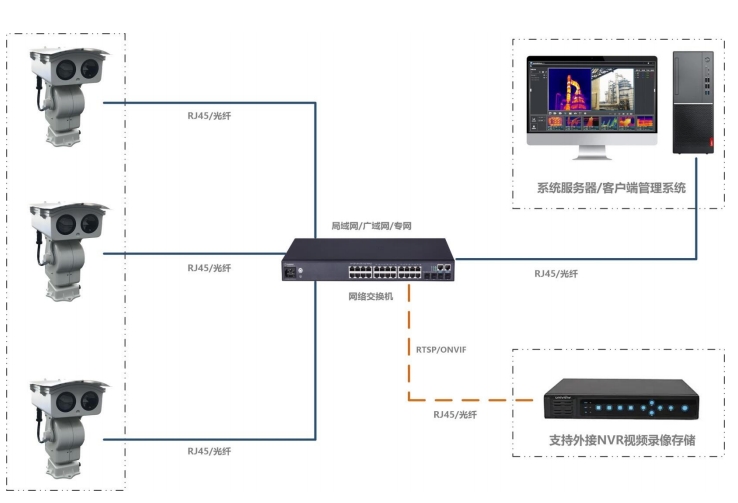

六、组网拓扑及场景
